杂物电梯规范图片

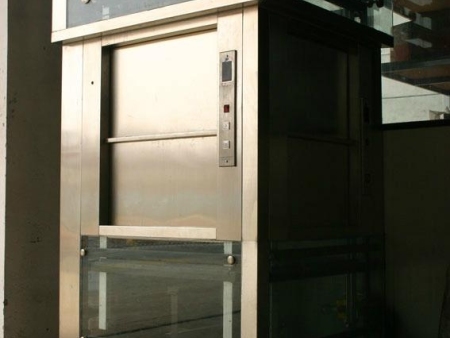

杂物电梯（Service Lift 或 Utility Lift），也被称为餐梯、传菜梯或食梯等，是一种专为垂直运送小型货物而设计的固定式升降设备。它通常安装在饭店、食堂、图书馆等场所，用于少量食物和书籍的垂直运输。与普通乘客电梯不同的是，杂物电梯的设计不允许人员进入轿厢，而是通过门外按钮进行控制。

 杂物电梯的基本参数

根据《杂物电梯制造与安装安全规范》（GB 25194-2010）的规定，杂物电梯的主要技术参数如下：

- 额定载重量：不大于300kg。

- 额定速度：不大于1.0m/s。

- 轿厢尺寸：

  - 轿底面积不大于1.0m²。

  - 轿厢深度不大于1.0m。

  - 轿厢高度不大于1.2m。

  - 如果轿厢由几个固定的间隔组成，且每一个间隔都能满足上述要求，则轿厢总高度允许大于1.2m。

 杂物电梯的安全和技术要求

 结构设计

- 井道及层站：

  - 杂物电梯应服务于指定层站，并且其井道和层站的设计需确保使用安全。

  - 对于不允许人员进入的轿厢，采取措施防止人员误入。

- 机房：

  - 通往机房或驱动主机/液压泵站及其附件的检修门和检修活板门的通道应当安全无阻碍，并设有固定照明装置。

  - 检修门和检修活板门应当设置用钥匙开启的锁，当门打开后，不用钥匙也能将其关闭和锁住；门锁住后，不用钥匙也能从机房内部将门打开。

  - 门外侧应有警示标志，如“电梯机器-----危险”，“未经允许禁止入内”。

 安全装置

- 超速保护装置：当电梯的速度超过额定速度时，该装置应自动动作以停止电梯运行。

- 限位开关：用于检测轿厢到达上下端站的位置，并在必要时切断电源。

- 缓冲器：在底坑中安装缓冲器，以吸收轿厢撞击底部时的能量。

- 门联锁装置：确保只有当所有层门完全关闭并且锁定后，电梯才能启动。

- 紧急停止按钮：在明显位置设置紧急停止按钮，以便在紧急情况下迅速停梯。

- 通话系统：提供轿厢与机房之间的通信手段，方便维修人员交流。

 电气控制系统

- 控制柜：放置于易于接近的地方，便于操作和维护。

- 线路布置：电线电缆应按照规定路径敷设，避免受到机械损伤或环境影响。

- 接地保护：所有金属部分均需良好接地，防止触电事故。

 维护保养

- 日常检查：定期进行清洁、润滑、调整以及更换易损件等工作，确保电梯正常运作。

- 年度检验：每年由专门机构进行检查，确保电梯符合比较新的安全标准。

 开门方式

杂物电梯常见的开门方式主要有两种：

- 窗口式（窗台式）：适用于较小物品的传递，通常位于墙壁较低处。

- 落地式：适用于较大物品的传递，通常位于地面高度。

 相关法律法规

杂物电梯属于特种设备中的电梯类，需按特种设备及电梯相关法律法规管理。相关的法律、安全技术规范和标准主要包括：

- 《电梯监督检验和定期检验规则——杂物电梯》（TSG T7006-2012）

- 《杂物电梯制造与安装安全规范》（GB 25194-2010）

这些规范旨在确保杂物电梯的安全性和可靠性，同时为用户提供便捷的服务。如果您有更具体的问题或需要进一步了解某些方面的细节，请随时告知，我会尽力提供更多帮助。
